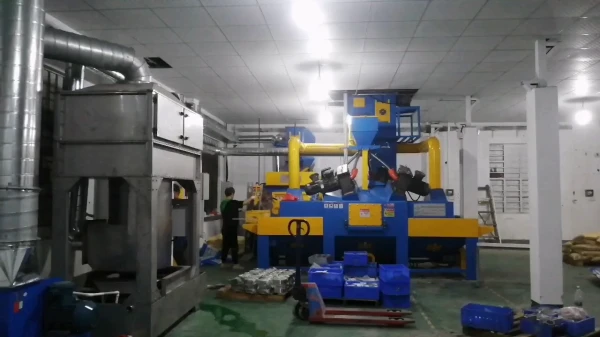

1)該除塵器工藝與產品具有結構簡單凈化效率高和適用范圍主的特點，可以應用于噴砂拋丸設備的配套，噴粉與噴涂廠，工業黑煙及拋光拋砂等大顆粒霧化凈化。

2）原理：煙塵與粉塵顆粒物由風管在風機的負壓作用下先進入該設備的旋風筒過濾掉大顆粒的粉塵與雜質，剩余帶粉塵流束隨風流經過本除塵器的旋流斜板裝置形成旋流風。旋風與水在高速旋轉的進行反應使得粉塵氣體與旋轉液體充分融合在離心的作用下達到分離分解再經過填料過濾層，廢氣含有的水霧經過填料過濾層將其攔截后由風機排入大氣層，吸收液（水）在除塵器底經水泵增壓后在頂部噴淋而下與廢氣混合物最后回流至設備底部經沉淀過濾，最后回流至水箱循環使用。

（二）設備介紹及操作規程

一、設備簡介

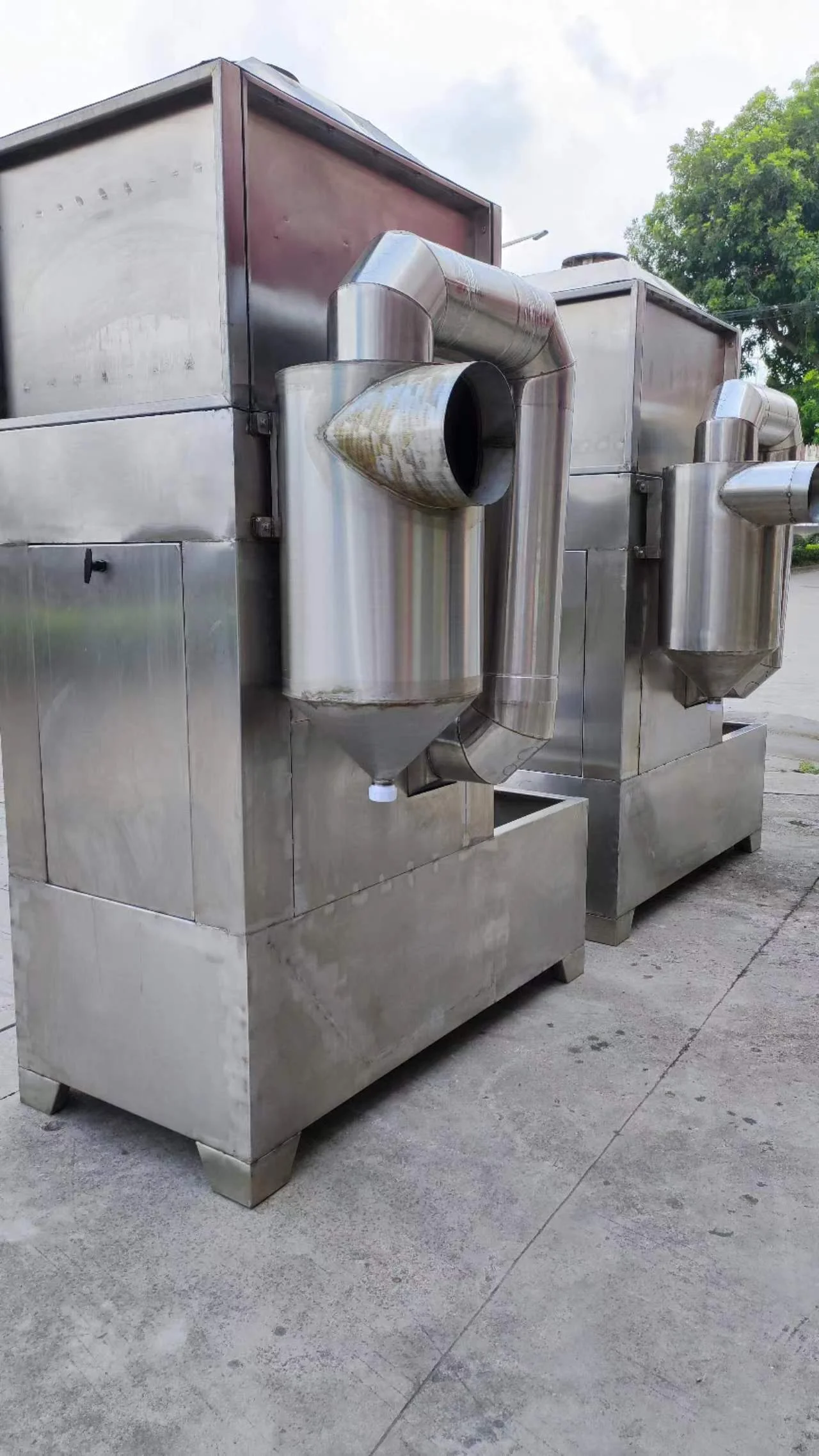

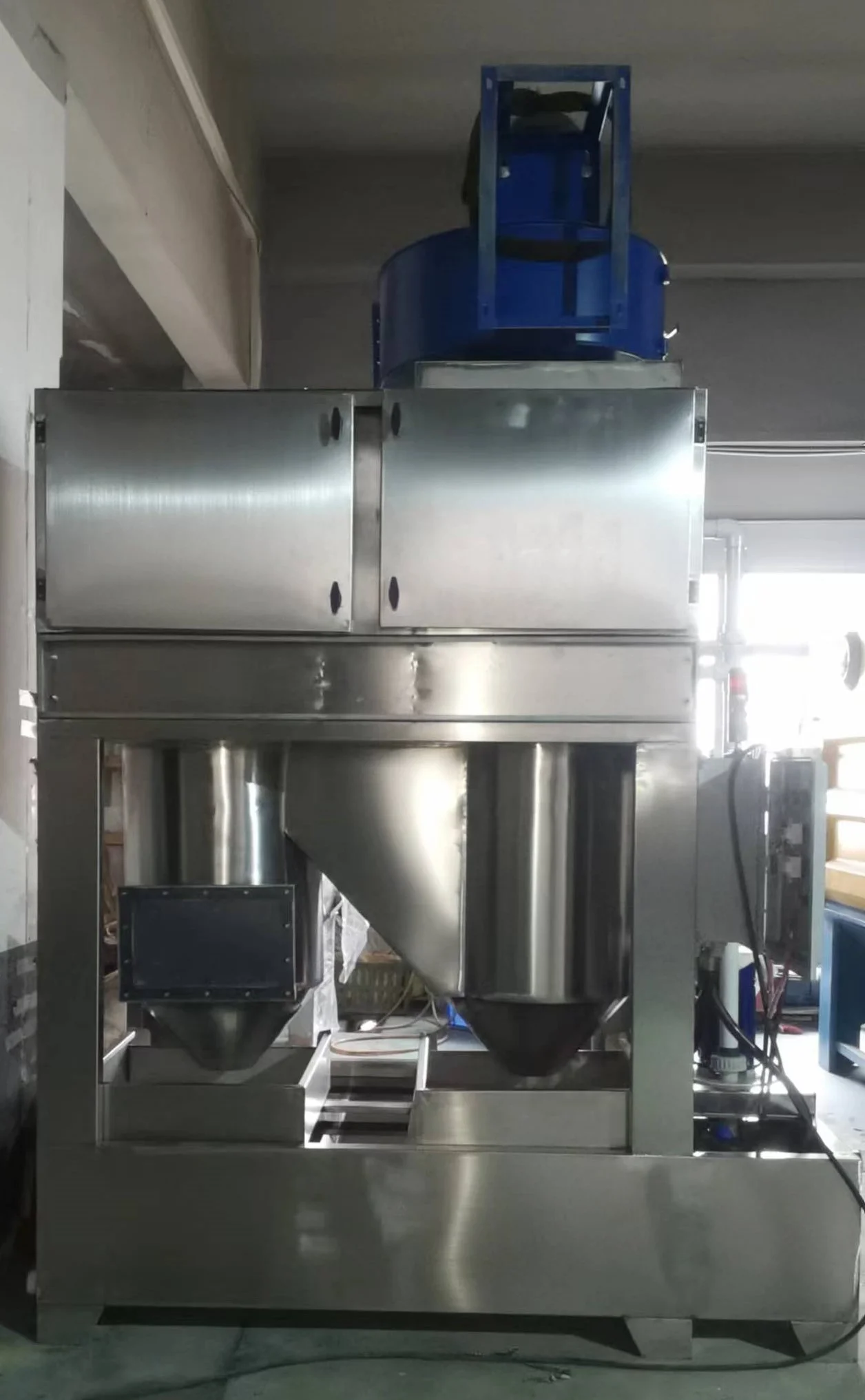

    設備本身包含有本體、一二級旋流桶、一二級沉淀盒、一二級除塵與除水霧層、循環灑水管路，及最底部的循環儲水槽，并配套有電子浮球、水壓表及水流量表。

    本設備主要的運作方式是粉塵或漆霧由風管引入除塵器，經過一二級氣旋桶，粉塵與噴淋進行氣液兩相充分接觸吸收中和反應，大的顆粒物直接沉淀于沉淀箱，粉塵經過凈化后，再經除霧板脫水除霧后由風機排入大氣。吸收液在塔底經水泵增壓后在塔頂噴淋而下，回流至塔底循環使用。

（1）、主機體

    本機主體包含了粉塵入口、出口，檢修門及洗滌塔內部用以支撐及固定用之結構，以確保設備本身之耐蝕性增加其使用壽命。

（2）、填充層

    艙內的填料能提供足夠大的表面積，促進氣相充分接觸。要較大的比表面積；有較高的傳質速率；良好的溫潤性能及有利于氣液均勻分布；較高的空隙率，氣液通過能力和氣流阻力小；耐腐蝕，易清洗而不易破碎。常采用多面空心球為填充材料，作為洗滌層的填充材料，其材質為PP。

（3）、循環灑水管路

    管路材質采用PVC材質，主要功能是用來將循環水送至灑水系統，而灑水系采用旋螺噴嘴，噴嘴具有不易堵塞、噴灑角度大，使設備能發揮之處理效果！

（4）、循環水箱

    循環水箱預留有洗滌水之入口溢流口及排放水口，根據現場情況擬定。

（5）、一二級沉淀盒

    沉淀箱與設備主體旋風筒相連接其作用是通過旋風讓粉塵流中的大顆粒物沉降回收，只讓細微粉塵進入設備中進行再處理。一級沉淀盒的粗砂顆粒可以回收再利用。
